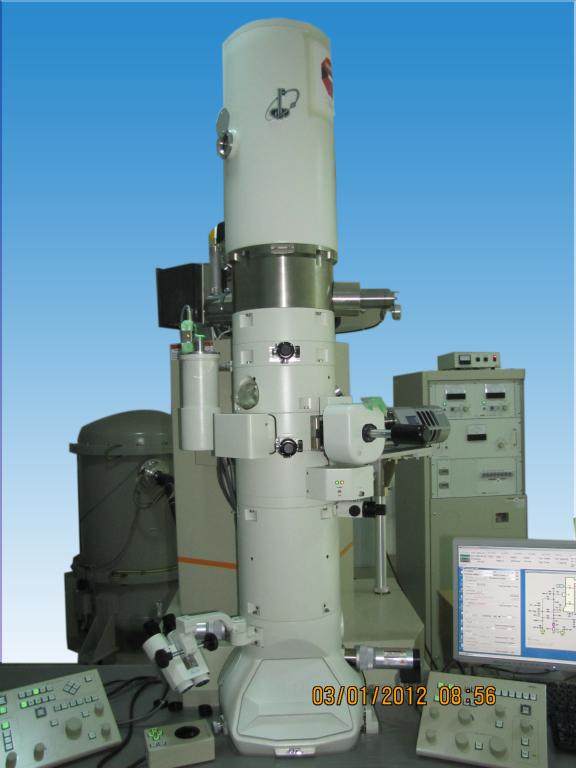

仪器的主要功能、技术指标、学术特色和应用范围：

主要功能：

1. TEM：明暗场形貌像，高分辨TEM；

2. 电子衍射：选区电子衍射，会聚束衍射，纳米束衍射；

3. STEM and EDX: 质厚衬度形貌像，元素点、线、面分布图；

4. 高分辨HAADF：高分辨原子序数衬度像；

5. Video记录软件: 连续记录图片，进行样品动态观察；

6．三维重构系统（Tomography）：重建样品的三维立体图。

技术指标：加速电压：80-200kV可连续调节；最小束斑尺寸：≤0.3nm；束流稳定度：<1%；束斑漂移：0.6nm/min；最大会聚角：100mrad；最大衍射角：±13º；TEM放大倍数：25x - 1.05Mx；TEM点分辨率：0.20nm；TEM线分辨率：0.102nm；TEM信息分辨率：0.14nm；STEM分辨率：0.19nm；STEM放大倍数：200x - 100Mx；X射线能谱仪(EDX) 元素分析范围：B5～U92；EDX分辨率: 136 eV。

学术特色：除了常规透射电镜的功能外，主要优势在于：（1）高分辨HAADF成原子序数衬度像，能给出原子结构中的成分信息；（2）STEM结合能谱仪，能对样品进行面扫描和线扫描，给出样品中成分分布信息；（3）配有Tomography,能重建样品的三维立体图。

应用范围：除磁性材料，挥发性有机材料之外的所有材料均适用。

联系方式： 孔老师

电话： 88364864

邮箱：kongli@sdu.edu.cn

联系方式：贺鸿鹏

电话：17862909299

收费标准

1． 普通形貌、高分辨TEM和电子衍射：：每个样品800元；（电子照片10张，超出部分20元/张）；

2． 普通元素分析：200元/测样点；

3． STEM：纳米级单个样品的元素点、线、面分布图， 500元/测样点；

4． 高分辨原子序数衬度像（HAADF）：300元/测样点；

晶体所高分辨透射电镜测试样品登记表.doc

本收费标准自2012年3月1日起执行

晶体材料国家重点实验室透射电镜室
