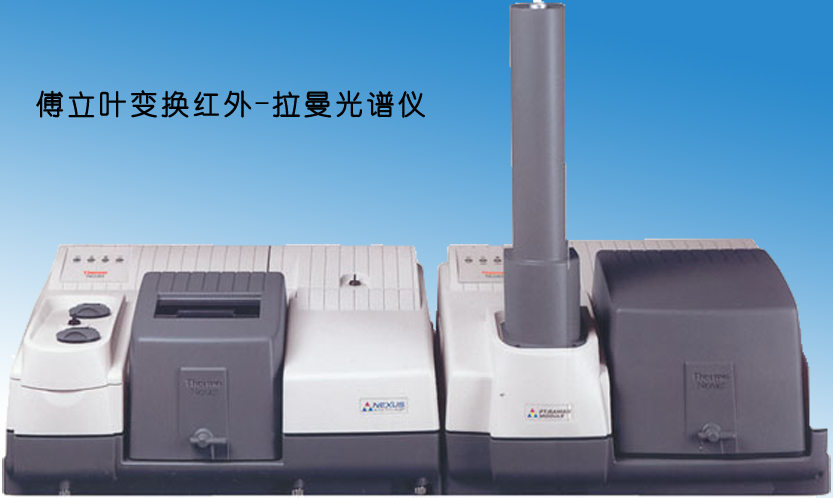

傅立叶变换红外-拉曼(FT-IR & Raman)光谱仪
2015-06-22 16:43   审核人:



NEXUS 670傅里叶变换红外-拉曼光谱仪由美国Thermo Nicolet公司生产,分别于2003年和2005年购进,现在已经形成完备的红外-拉曼联机系统,总价值约200万元。

这套红外-拉曼光谱仪利用麦克尔逊干涉原理,最大限度地抑制噪音信号,大幅度提高了仪器的信噪比和灵敏度。与传统的色散型光谱仪相比,它具有高信噪比、高分辨率等优点。其中,NEXUS 670型红外光谱仪的波数范围覆盖了整个中红外和远红外(4000-50cm-1)波段,而且配置了高灵敏度液氮冷却MCT/A最高分辨率可达到0.09cm-1,可以对绝大多数无机物和有机物进行检测。拉曼模块则使用1064nm的激光作光源,最大功率可达2W,检测的光谱范围是4000~3500cm-1,可以对固体(粉末、体块)、液体、气体样品进行测试和分析。

为了给出更多信息,这套红外-拉曼光谱仪配备了多种原位监测附件,包括高温高压透过-反射-吸收模式固体池、高温高压液体池、高温高压漫反射固体池等。利用这些附件可以开展多种液、固和气态反应过程的实时原位监测,并可以进行不同温度和不同气氛条件下的表面反应、催化、吸附等过程的研究。此外,还可以模拟多种材料在特殊环境中使用时的性能变化情况,为这些材料的实际应用提供依据。

红外光谱仪和拉曼光谱仪在原理上是互补的,通过二者的联用,可以提供更多有用的信息,更好地对材料进行表征和分析。由于傅里叶变换红外-拉曼光谱仪具有一系列优越性,它们已经被广泛应用于物理、化学、生物和医药领域的基础研究,同时在天文观测,工业生产、大气环境污染状况的监测和控制方面也得到了广泛应用。

红外-拉曼光谱仪测试有关事项



傅立叶变换红外-拉曼(FT-IR & Raman)光谱仪由美国Thermo Nicolet公司制造,总价值约200万元(含附件)。该设备可对固体、液体样品进行无损耗检测,并可以开展多种原位监测研究工作。

主要附件:高温高压漫反射固体池,线偏振片,高温透过-吸收-反射模式固体池,高温高压液体池、变温拉曼固体池。

主要功能:单晶、薄膜、固体及其表面、液体的常规测试,变温变气氛条件下固体和液体样品的稳定性、反应过程以及结构转变过程的原位监测。

附表-1红外-拉曼光谱仪主要性能参数

光谱仪类型

光源类型

检测器类型

光谱范围

最高分辨率

检测物质

傅立叶变换红外FT-IR

He-Ne激光光源

高灵敏度MCT/A和DTGS检测器

7500~400cm-1

700~20cm-1

0.09cm-1

绝大多数化学物质

拉曼Raman

波长1064nm的Nd:YVO4激光

InGaAs检测器和高灵敏度Ge检测器(液氮冷却)

4000~3500cm-1

0.09cm-1

绝大多数化学物质

常规分析

附表-2主要测试服务项目及参考收费标准

测试种类

光谱类型

适用范围

校外

校内

常规透过/吸收红外谱、拉曼strokes谱

IR, Raman光谱

单晶(厚度不超过2mm,圆片或方片均可,长宽均不少于8mm),固体粉末,非腐蚀性、挥发性和无毒的液体

100元/样品,超过10个部

分按照80元/收费(中、远红外测试分别计费);加测反strokes拉曼谱时,另外加收60元/样品。

减半收费

特殊测试(漫反射、线偏振或液体池)

IR, Raman光谱

单晶(尺寸在5mm以内,厚度2~6mm),薄膜,无毒、无腐蚀性的液体

160元/样品,超过5个部分按140元/样品收费

减半收费

微区测试

Raman光谱

非均匀固体混合物、液体以及薄膜,可进行点、线、面扫描,给出二维分布结果

280元/小时

减半收费

原位连续监测测试

IR

无腐蚀性、无毒的气体、固体和液体

260~360元/小时*

减半收费

*根据测试难度、材料消耗以及对测试结果的具体要求酌情收取测试费用。其它特殊测试项目的费用经协商后酌情收取。

联系方式:

电话:88361856

邮箱:cuidl@sdu.edu.cn
